热矿振动筛,热矿筛

热矿振动筛,热矿筛

全国客服咨询热线:15137307363

产品详情

SZR系列热矿振动筛专供烧结厂完成热烧结矿的分级和向冷却设备均匀给料作业,是我公司的重点产品之一。SZR型热矿振动筛共有三个规格,适用于冶金工业部门烧结工艺流程中.在烷结机和冷却机之间对经过破碎了的粒度不大于150mm,温度不超过700℃的热烧结矿进行分组和布料,亦可用于炼铁高炉槽下对热烧结矿进行检查筛分。



热矿振动筛型号说明



SZR □ □

 ┬  ┬ ┬

 │  │ │

 │  │ └────────- 筛面长度dm

 │  │

 │  └────────── 筛面宽度dm)

 │

 └──────────── 热矿筛系列代号

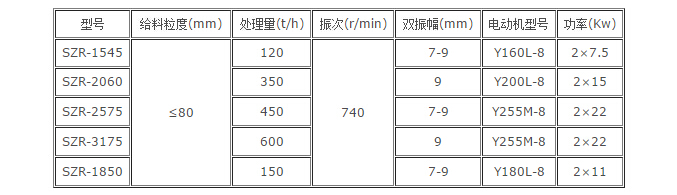

热矿振动筛技术参数



热矿振动筛工作原理和结构特点

    SZR系列热矿振动筛为座式安装,采用双轴振动器振动。双轴振动器两根轴由两台电动机分别带动做反向自同步旋转,使筛箱产生直线振动。电动机安装在筛箱侧面的固定支架上,故电动机不参振。电动机和双轴振动器之间,两台双轴振动器之间均采用万向联轴器连接,万向联轴器同时具有角度和长度的补偿作用,可以满足筛机工作时电动机和振动器之间的相对位移要求。



    根据电动机和振动器安装位置的不同,热矿振动筛可制定成上振式或下振式。SZR系列热矿振动筛均配备二次隔振系统,对基础的动负荷较小,使用于有隔振减振要求,安装高度允许的场合。热矿筛筛箱的侧板与横梁采用优质耐热不锈钢(或优质耐热钢)制造,主受力板和侧板的连接,侧板和横梁的连接采用环槽铆钉铆接,连接紧固可靠。热矿振动筛工作时,筛板直接与高温物料接触,要求有较好的耐磨、耐热性能,故采用耐热合金铸钢。工作时筛板会受热膨胀,筛板固定装置采用斜插紧固,并设有热补偿机构,可保证工作温度状态下,筛板固定牢靠,筛板拆装也比较方便。
