超声波振动筛当前位置:首页 > 产品展示 > 超声波振动筛

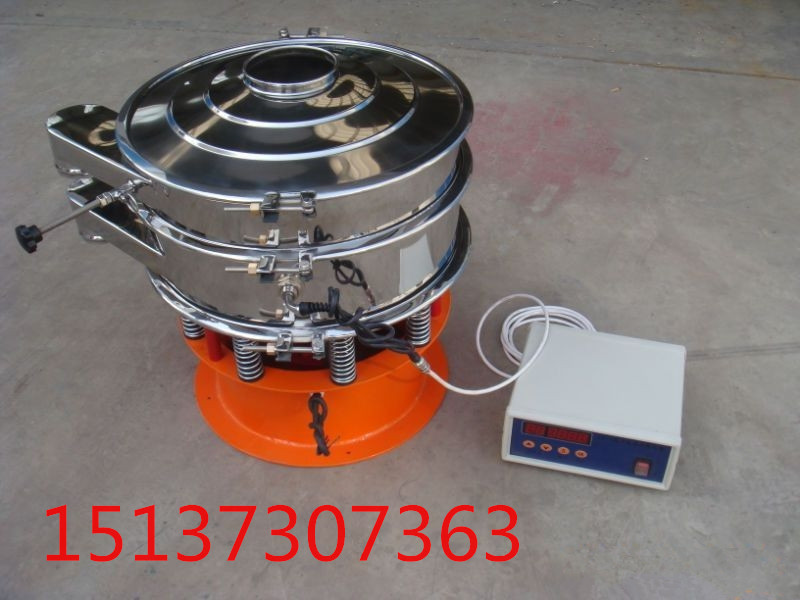

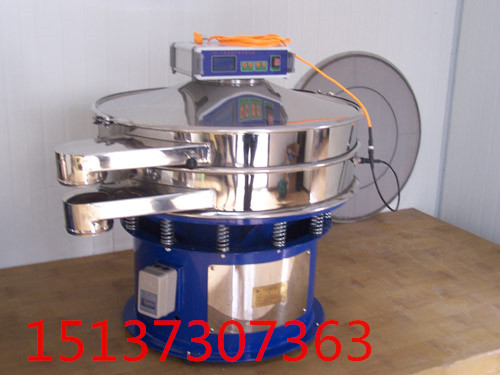

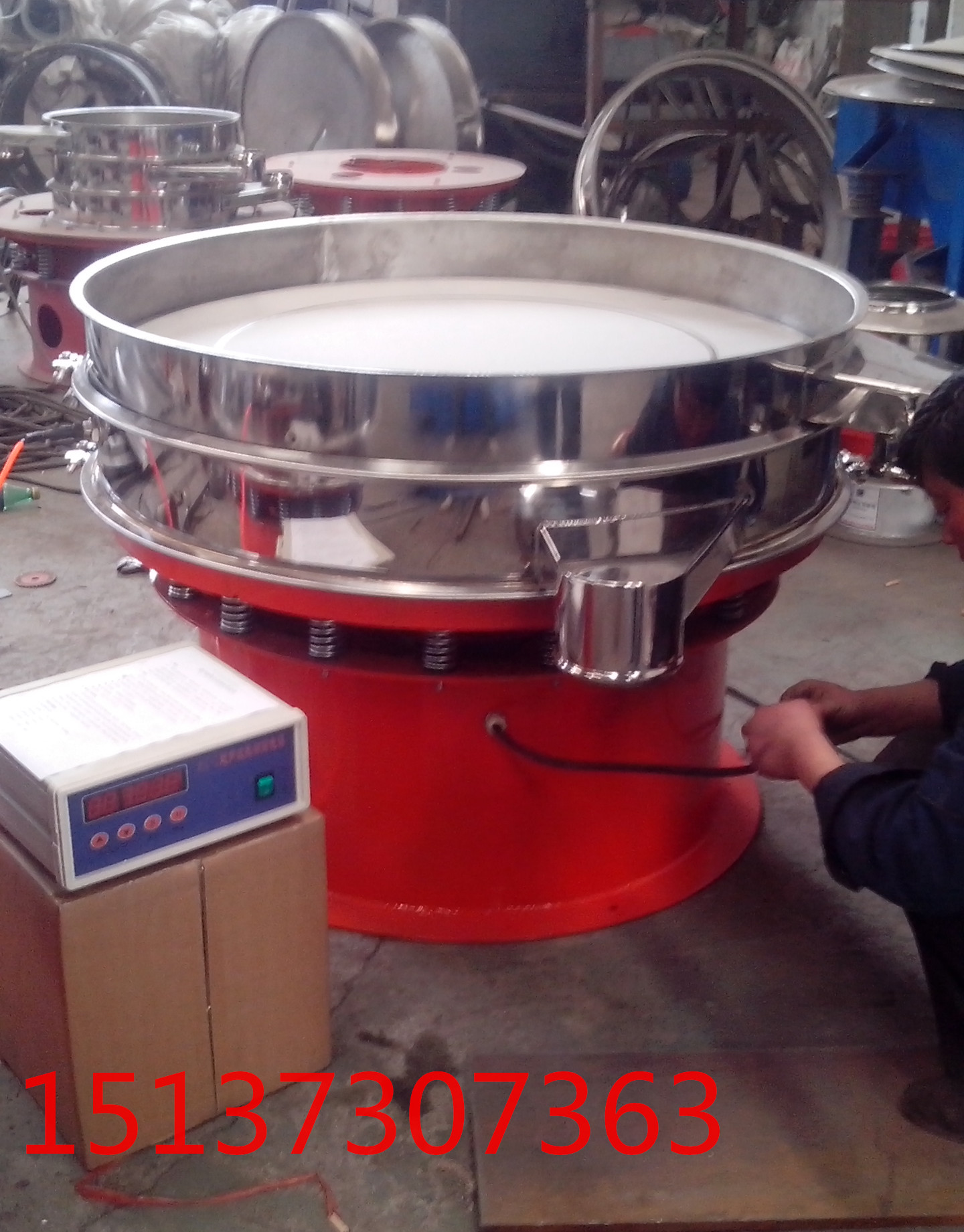

超声波振动筛

超声波振动筛

全国客服咨询热线:15137307363

产品详情

产品简介:

超声波振动筛是将220V、50Hz或110V、60Hz电能转化为18KHz的高频电能,输入超声换能器,将其变成18KHz机械振动,从而达到高效筛分和清网的目的。该系统在传统的振动筛基础上在筛网上引入一个低振幅、高频率的超声振动波(机械波),以改善超微细分体的筛分性能。特别适合高附加值精细分体的用户使用。

超声波振动筛是旋振筛的一种衍生产品,将超声波控制器与振动筛有机结合在一起,在旋振筛筛网上面叠加一个高频率低振幅的超声振动波,超微细粉体接受巨大的超声加速度,使筛面上的物料始终保持悬浮状态,从而抑制粘附、摩擦、平降、楔入等堵网因素,从而解决了强吸附性、易团聚、高静电、高精细、高密度、轻比重等筛分难题,使超微细粉筛分不再成为难事,特别适合高品质、精细粉体的用户使用。

超声波振动筛特点:

•在达到高精度、高网目筛分的同时,有效控制粒子段的集中。
•筛网有彻底自洁功能,大于500目筛分,无网孔堵塞,无筛分效率衰减。
•超声波电源可间歇和连续工作,采用集成电路板,全封闭,数字化CPU控制。
•功率18KW--40KW根据物料的比重低频可转高频;换能器可12-24小时连续工作。
•无需冷却降温处理,与超声波电源连接采用航空接头全封闭接口。

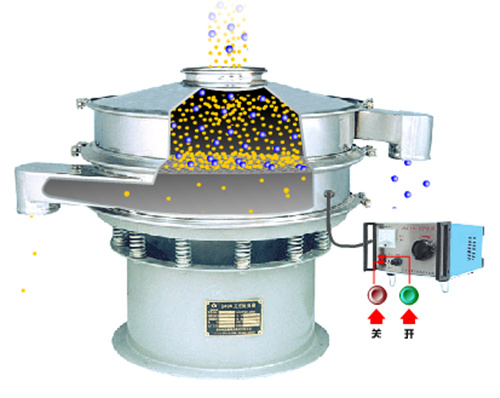

超声波振动筛外形机构图:


适用行业:

(1) 化学粉末:颜料、粉末涂料、TMTD、Vc、润滑剂、瓷釉粉末、石墨、磨粉、碳粉;

(2) 金属粉:铁粉、铜粉、钛粉、合金粉、不锈钢粉、钨粉、碳化钨、氧化钛、镍粉;

(3) 食用粉末:甜味剂、单甘脂、糖、香料、淀粉、色素;

(4) 磨料:碳化硅、硅微粉、玻璃微珠、刚玉;

(5) 其他粉末:激光粉、电池材料、化妆品粉末、磁性材料、轻质碳酸钙、新材料。

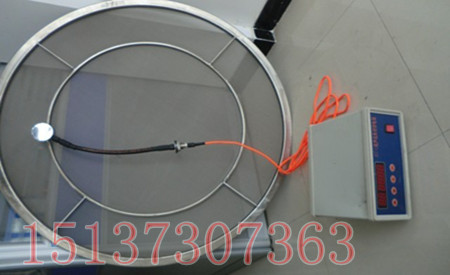

超声波系统


附加在筛网上的超声振动波(机械波),使超微细粉体接受巨大的超声加速度,从而抑制粘附、摩擦、平降、楔入等堵网因素,提高筛分效率和清网效率。

超声波系统结构:

超声波谐振电源: 38KHz高频大功率超声波谐振电源。内置微电脑芯片,可根据超声波的不同状态进行全程数字频率自动跟踪,无需人工调整,操作简单方便。长时间工作振荡器发热量低,工作状态稳定。
1、高频连接线:超声波振荡器与超声波谐振电源之间采用电缆连接。
2、连接器: 航空连接插件。
3、振荡器: 高性能超声波转换器件。
4、超声波网架: 由外网架与共振环组成。
5、筛网: 适用于10目~635目。

基本工作原理:
超声波筛分系统由超声波谐振电源、振荡器、共振环组成。超声波谐振电源产生的高频电振荡由振荡器转换成高频正弦形式的纵向振荡波,这些振荡波传到共振环上使共振环产生共振,然后由共振环将振动均匀传输至筛面。筛网上的物料在做低频三次元振动的同时,叠加上超声波振动,既可防止网孔堵塞,又可提高筛分产量和质量。

超声波电源参数:
1、电源输入: 交流220V±10%   50~60Hz
2、整机电流: ≤0.6A
3、高频电流: ≤0.5A
4、工作频率: 38KHz
5、工作模式: 连续、 脉冲
6、环境温度: -10~40℃

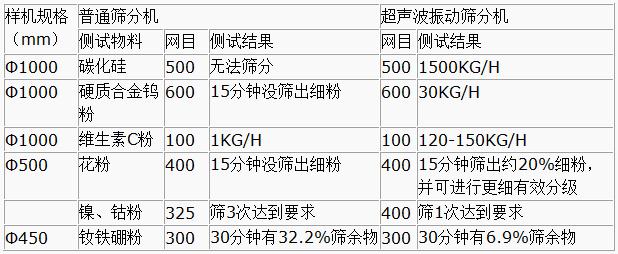

超声波振动筛与普通筛分机对比分析:


与普通筛机相比之特长
1、除具备三次元振动外,网面产生叠加超声振动。
2、无网孔堵塞,有彻底的筛网自洁功能,无筛分效率衰减。
3、真正解决静电,团聚,吸附性强等造成的难筛分现象,可做到高网目的有效筛分。
4、保证所处理物料的性状不变。
5、筛分精度可提高1~70%产量可提高0。5~10倍,难筛分物料的对比尤为显著。
----《各种粉末、粉状、颗粒的筛分,分级,去杂》
---筛分最细达:625目(18微米)

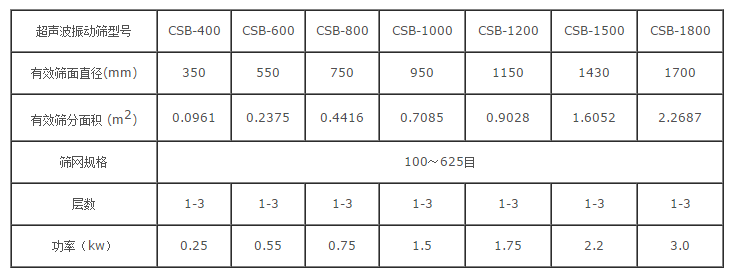

超声波技术参数

超声波振动筛适用于:400目、500目、600目筛分碳化硅、碳化硼、合金粉末、钼粉、不锈钢粉、钨粉、镍粉、钴粉、粉末涂料、石英粉、丁米酮粉、麦芽粉、病毒唑、咖啡粉、电磁粉、负极材料、激光粉等。
